Bei der Stationsplanung hat bisher jeder an den Frostwächter gedacht. Aber wurde der sommerliche Hitzeschutz mitgeplant? Eher selten. Mit jedem Hitzerekord wird das zum Problem: Eine besonnte Betonstation heizt sich auf, gibt die Wärme nach innen ab — und drückt die Schaltanlage über die Temperatur, für die sie zugelassen ist. Dieser Beitrag zeigt, wo die Grenze liegt, warum Beton sie im Sommer reißt und was die Holzbauweise der KAMBI-Station beim Wärmeschutz konkret anders macht.
Warum Sommerhitze für Trafostationen zum Problem wird
Trafostationen werden für ein wärmer werdendes Stromnetz immer wichtiger — und ausgerechnet dann am stärksten belastet, wenn es heiß ist. An einem klaren Sommertag treffen drei Lasten zusammen:
- Hohe Umgebungstemperatur — über 40 °C Lufttemperatur sind im Sommer keine Ausnahme mehr.
- Direkte Sonneneinstrahlung — die freistehende Station wird über Stunden aufgeheizt, zusätzlich zur Lufttemperatur.
- Volllast im Netz — PV-Einspeisung zur Mittagszeit und Klimaanlagen treiben die Auslastung gleichzeitig ans Limit.
Das Tückische: Genau dann, wenn die Station thermisch am meisten leisten müsste, schränkt die Wärme ihre Reserven ein. Ein Temperaturanstieg senkt über das sogenannte Derating den zulässigen Nennstrom — die Technik darf weniger leisten, obwohl das Netz mehr verlangt. Hitzeschutz ist damit keine Komfortfrage, sondern eine Frage der Versorgungssicherheit.
Die 40-°C-Grenze: wo die Schaltanlagentechnik aufhört
Die entscheidende Zahl steht in der Norm. Schaltanlagen werden nach DIN EN IEC 62271-1 für definierte Normal-Betriebsbedingungen ausgelegt. Für die Umgebungsluft im Stationsraum heißt das:
- maximale Umgebungslufttemperatur: 40 °C
- 24-Stunden-Mittelwert: höchstens 35 °C
Dieselbe 40-°C-Grenze gilt auch für den Transformator (DIN EN IEC 60076-1). Steigt die Temperatur im Stationsraum dauerhaft darüber, läuft die Technik außerhalb ihrer Spezifikation. Die Folgen sind konkret: Über das Derating sinkt der nutzbare Nennstrom — und damit die technische Reserve. Hinzu kommt der Verschleiß. Als Faustregel gilt: Schon wenige Grad dauerhaft zu viel können die Lebensdauer der Isolierung halbieren (Montsinger-Regel, festgehalten in DIN EN IEC 60076-7).
Beton speichert die Hitze — und gibt sie nach innen ab
Stahlbeton ist bauphysikalisch ein guter Wärmeleiter und ein guter Wärmespeicher. Beides ist bei einer Trafostation im Sommer ein Nachteil. Kommt eine dunkle Gestaltung dazu — viele Stationen werden grau oder anthrazit gestrichen, damit sie sich „natürlicher" einfügen —, steigt die Oberflächentemperatur weiter: Je dunkler die Fläche, desto mehr Sonnenenergie wird in Wärme umgesetzt.

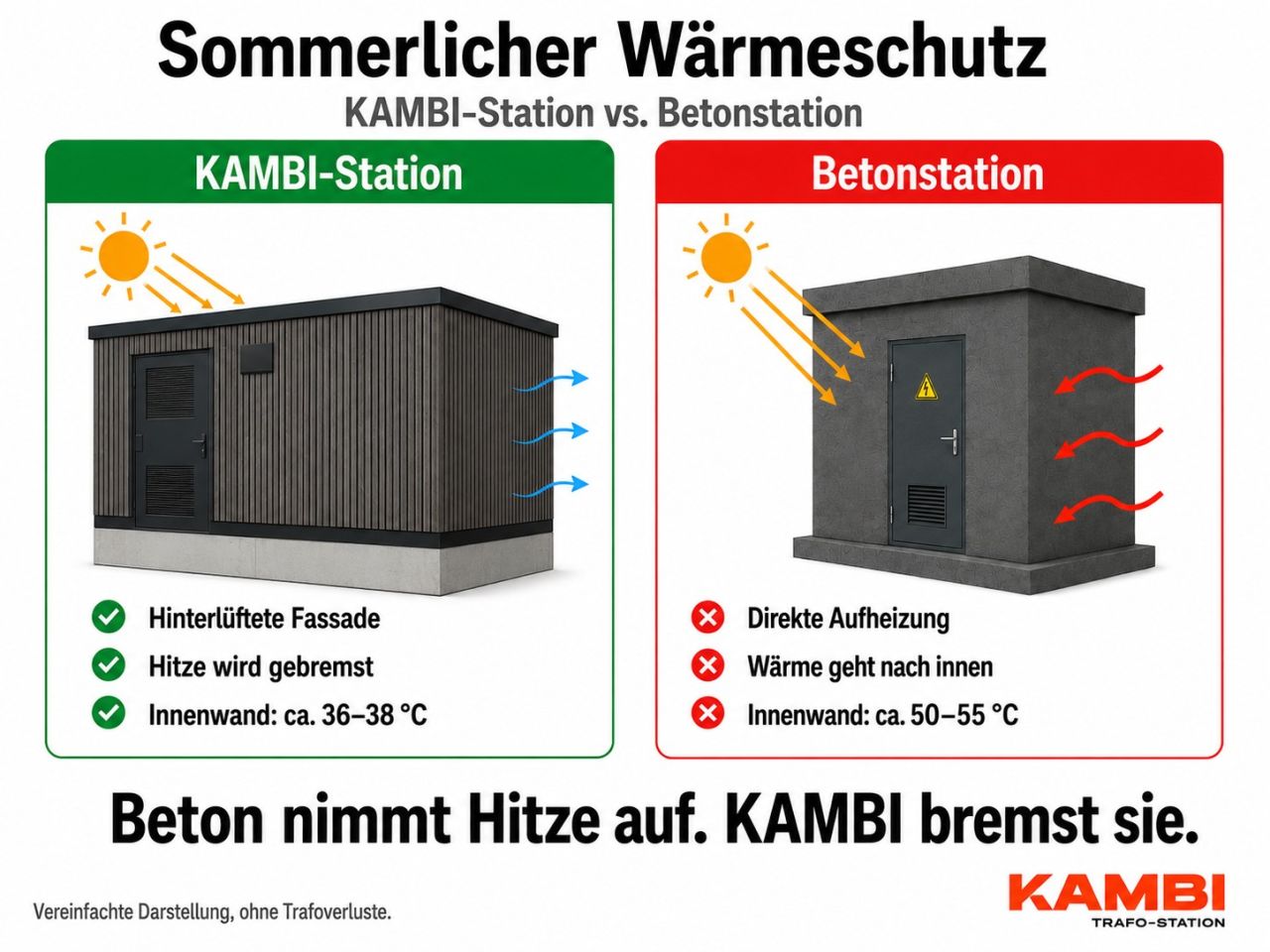

Eine besonnte, dunkle Betonwand kann so Oberflächentemperaturen von rund 65 °C erreichen. Bei einer typischen Wandstärke wandert diese Wärme zeitversetzt nach innen — auf der Wandinnenseite werden dann Temperaturen in der Größenordnung von 50–55 °C erreicht. Damit ist es im Stationsraum endgültig zu warm für eine Technik, die für maximal 40 °C ausgelegt ist. Gut gemeint (dunkle Farbe fürs Ortsbild) ist hier nicht gut gemacht.
Was die Holzbauweise beim Wärmeschutz anders macht
Die KAMBI-Station setzt genau an dieser Wärmekette an — auf zwei Wegen. Zum einen bremst die Außenwand die Sonnenwärme ab, bevor sie nach innen gelangt. Zum anderen hilft der Werkstoff selbst: Holz leitet Wärme deutlich schlechter als Stahlbeton und speichert sie nicht in gleicher Weise. Was außen an der Station ankommt, kommt innen kaum an.
In der Summe bringt das beim sommerlichen Wärmeschutz:
- weniger direkte solare Aufheizung der tragenden Wand
- niedrigere Innenwandtemperaturen im Stationsraum
- weniger Wärmestrahlung in den Raum, in dem die Technik steht
- geringere Temperaturspitzen über den Tagesverlauf
- mehr thermische Reserve für Schaltanlage, Transformator und Steuerungstechnik
- weniger Risiko, die zulässigen Betriebsbedingungen der Elektrotechnik zu überschreiten
Wichtig zur Einordnung: Das ist kein Klimagerät und ersetzt keine Lüftungsplanung. Es ist passiver Wärmeschutz — die Konstruktion arbeitet von sich aus gegen die Hitze, statt sie wie Beton einzusammeln und nach innen weiterzugeben.
Beim Frostwächter denkt jeder mit. Beim sommerlichen Hitzeschutz fast niemand — dabei ist es genau die Hitze, die der Technik heute die Reserven nimmt. Holz bremst sie, Beton speichert sie. Holger Rieth · Geschäftsführer Holzbau Dawen
Hitzeschutz gehört in die Stationsplanung
Extremwetter ist keine Ausnahme mehr, sondern eine Planungsgröße. Netzbetreiber und Energieversorger haben das Thema erkannt und adressieren die Frage, wie sicher die Stromversorgung bei Hitze bleibt, zunehmend strategisch. Für die Stationsplanung heißt das: Der sommerliche Wärmeschutz gehört genauso selbstverständlich in die Anforderungsliste wie der winterliche Frostschutz.
Das ist auch deshalb sinnvoll, weil sich die Belastung verschärft: mehr dezentrale Einspeisung, mehr Klimatisierung, höhere Spitzenlasten — und das zu den heißesten Stunden des Jahres. Eine Station, die ihre tragende Wand kühler hält, gibt der verbauten Technik genau dann Reserve, wenn sie am knappsten ist.
Checkliste: sommerlicher Hitzeschutz in der Ausschreibung
Wer eine Trafostation plant oder ausschreibt, sollte den Wärmeschutz explizit mit aufnehmen. Diese Punkte gehören in die Anforderung:
- Wird der sommerliche Wärmeschutz neben dem Frostschutz überhaupt benannt?
- Welche Innenraumtemperatur ist bei Sonneneinstrahlung und Volllast zu erwarten — bleibt sie unter den 40 °C der Schaltanlagen-Spezifikation?
- Trägt die Fassade (Farbe, Material, Bauweise) zur Aufheizung bei oder bremst sie sie?
- Sind die Trafoverluste in der thermischen Betrachtung berücksichtigt?
- Wie viel thermische Reserve bleibt für Derating-kritische Spitzentage?
Der Werkstoff der tragenden Wand ist dabei keine Nebensache — er entscheidet mit, ob die Station die Hitze nach innen weitergibt oder draußen lässt.
Fazit
Sommerhitze ist für Trafostationen ein realer, wachsender Belastungsfaktor — und sie trifft die Technik genau dann, wenn das Netz am meisten verlangt. Die maßgebliche Grenze von 40 °C Umgebungstemperatur ist schneller erreicht, als die Stationsplanung es bisher berücksichtigt: Eine besonnte Betonwand speichert die Wärme und gibt sie nach innen ab.
Die KAMBI-Station setzt mit seiner Fassade und der niedrigen Wärmeleitfähigkeit von Holz an dieser Kette an: weniger Aufheizung der tragenden Wand, niedrigere Innenwandtemperaturen, mehr thermische Reserve für die Technik. Auch im Sommer ist Holz der überlegene Werkstoff für eine wachsende Energieinfrastruktur — als ganz praktische Antwort auf eine Hitze, die nicht weniger wird.
Quellen & Einordnung: Maximale Umgebungslufttemperatur 40 °C (24-h-Mittel 35 °C) für Schaltanlagen nach DIN EN IEC 62271-1:2017 (Ed. 2.1b:2021); für Transformatoren gilt 40 °C ebenfalls als oberste Normal-Betriebsbedingung nach DIN EN IEC 60076-1. Die Alterungsregel folgt der Montsinger-Beziehung, formalisiert in DIN EN IEC 60076-7 (Belastungsrichtlinie): relative Alterungsrate V = 2^((Θ−98)/6) — Verdopplung je ~6 °C über der Referenz-Hotspot-Temperatur (98 °C); je nach Papierqualität wird auch ~8 °C genannt. Die Temperaturwerte zu Oberflächen- und Innenwandtemperaturen sind vereinfachte, illustrative Annahmen ohne Berücksichtigung der Trafoverluste; tatsächliche Werte hängen von Standort, Gestaltung, Wandaufbau und Lastprofil ab. Stand: 28.06.2026.
